● X射線數字成像（DR）檢測系統

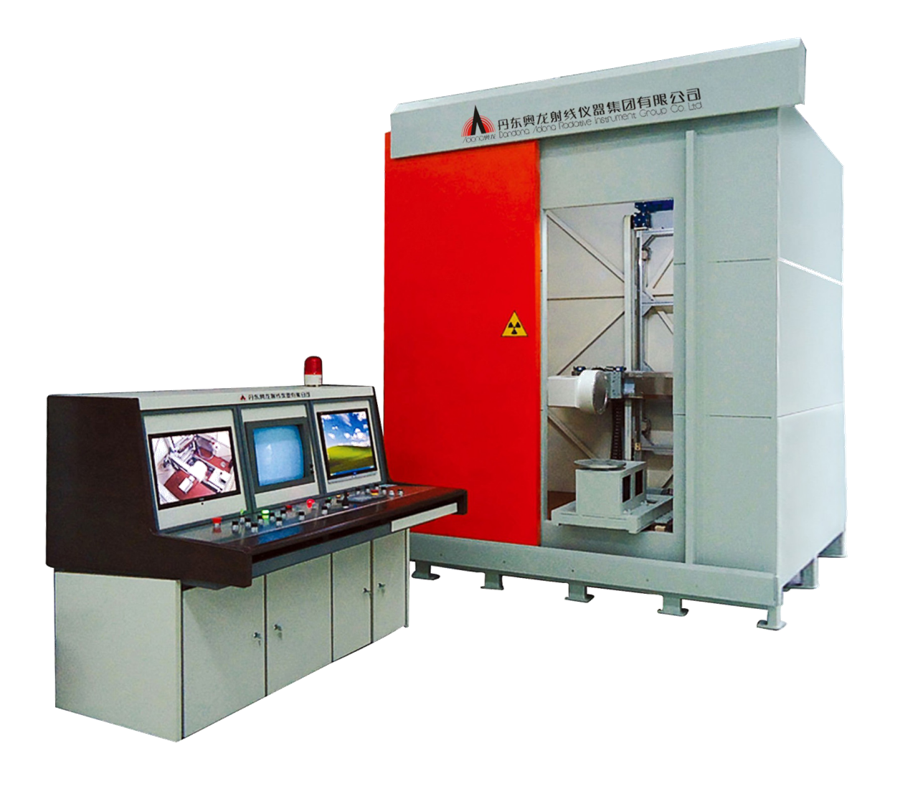

X射線數字成像檢測系統
該系統適用于軍工、電子、石油、化工、耐火材料、鋼管、壓鑄、鍋爐、汽車、壓力容器、高鐵、航空、航天等行業的無損檢測。實現動態實時成像，運行速度快、圖像質量高，提高了檢測速度及可靠性。系統配套機械傳動裝置，可選擇不同角度以優異的動態效果觀察工件內部缺陷及尺寸測量。特別適用于在線檢測。由于我公司在該技術方面的突出貢獻，2004年被國家發改委確定為國家X射線實時成像檢測系統高技術產業化基地。
該產品符合國家相關標準，已獲得國家輻射安全許可。
系統組成
●X射線探傷機
●成像單元
●檢測平臺
●圖像處理單元
●鉛防護系統
成像方式可選
●X射線數字平板探測器
●高分辨率微米級線陣數字探測器
機械檢測掃描平臺
●基本型：四軸運動檢測掃描方式
●標準型：五軸運動檢測掃描方式
●功能型：多軸運動檢測掃描方式
系統主要參數
●系統分辨率：16Lp/cm~40Lp/cm 50Lp/cm~60Lp/cm
●系統靈敏度：0.7%~2%
●管電壓：20kV~450kV
●管電流：0mA~20mA
圖像處理軟件主要功能
●電子拍片、圖片存儲優化
●窗口、窗位技術、多種平滑降噪選擇
●2-512圖像降噪，提高圖片分辨率、靈敏度
●邊緣增強、銳化、負像、偽彩色、實時縮放
●缺陷尺寸、灰度等級測量
●可記錄工件編碼、檢測日期、操作者、缺陷種類等報告打印
●鐳射定位
●動態存儲，動態回放
●配備適用的應用軟件，可實現自動識別功能
●具有檢測系統自動控制，圖像缺陷自動控制功能

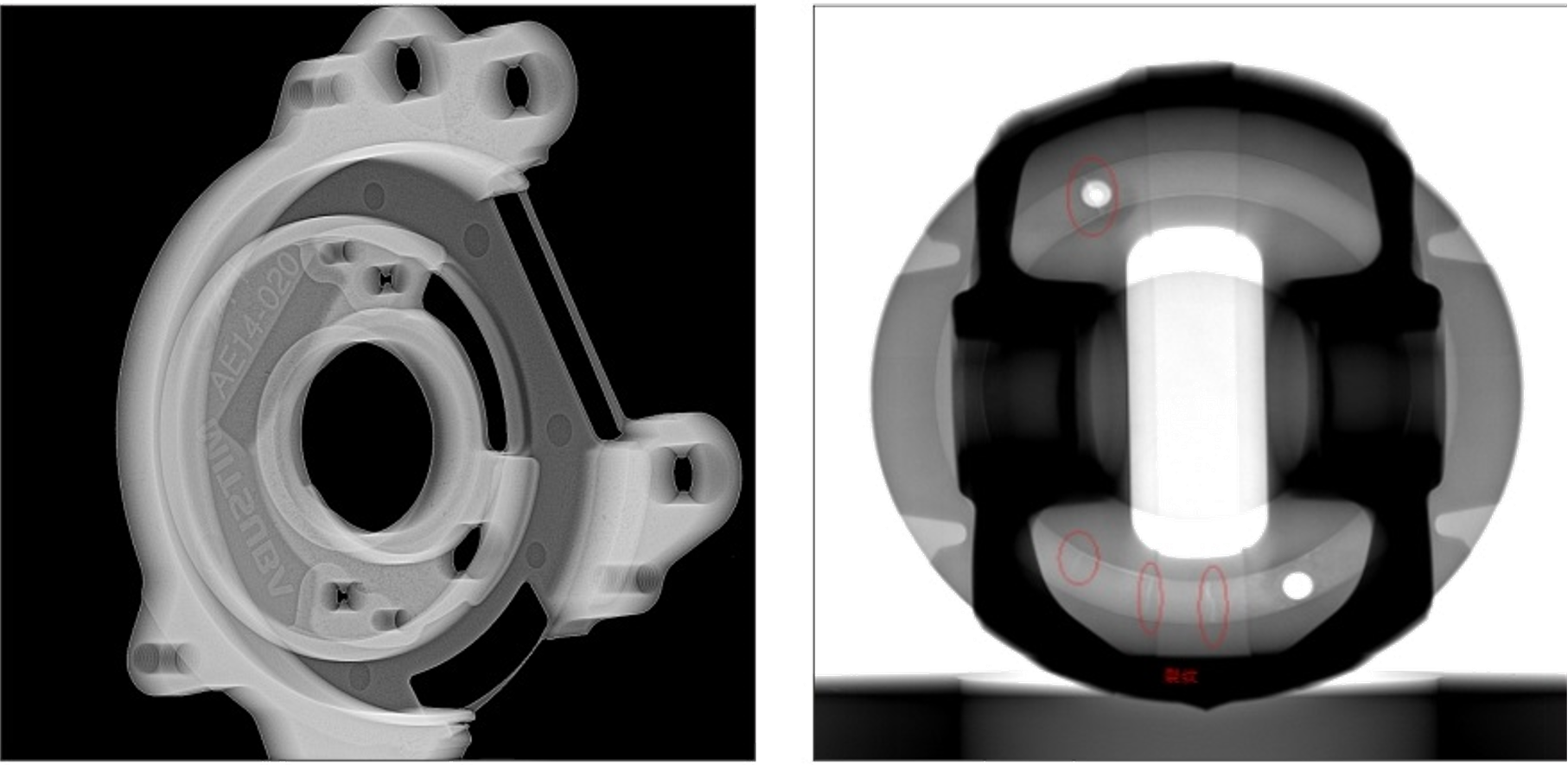

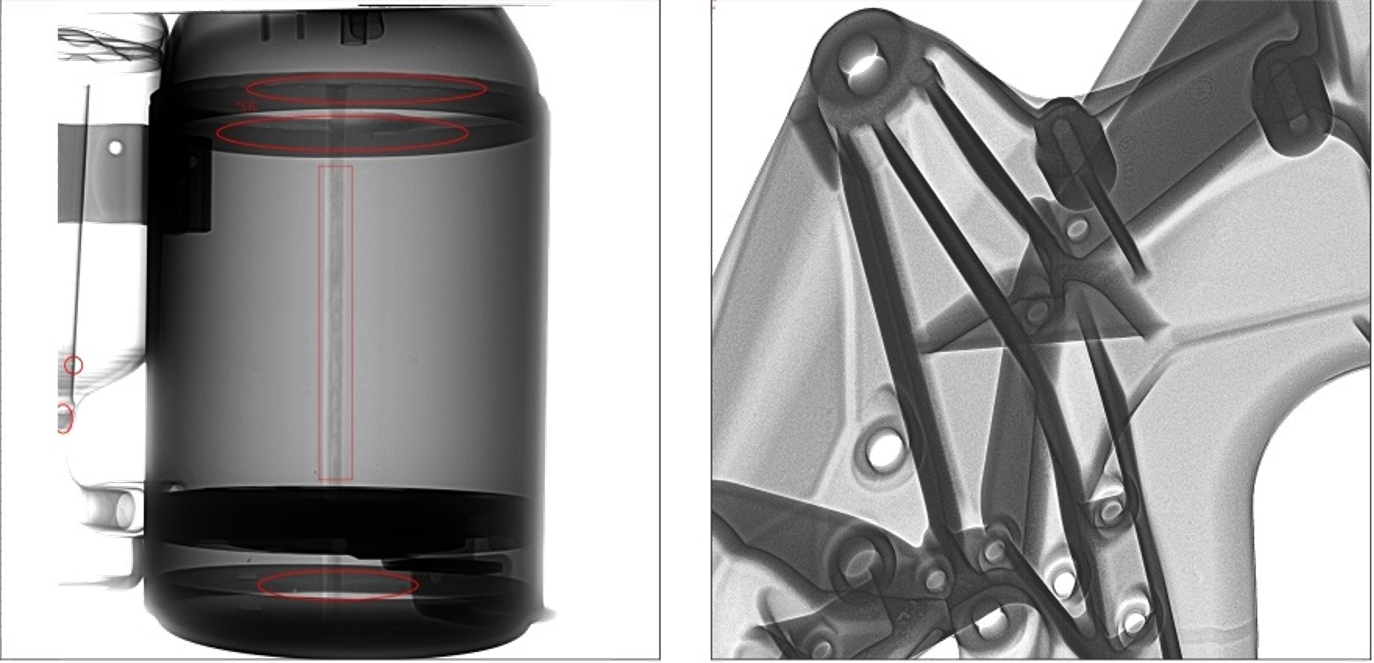

檢測實例
 |  |
